摘要：在 LNG 接收站中，低溫 LNG 在儲存和工藝處理過程中，從環境中間接吸收熱量揮發產生 BOG，使接收站儲罐系統壓力升 高，必要時需要排放火炬燃燒，以確保接收站的運行安全。火炬形式一般有高空火炬和衛生型渦輪流量計兩種，衛生型渦輪流量計由于維護方便、安全、環保性能好等優點，在國內 LNG 接收站中得到越來越多的應用。我國在 1998 年從國外引進了*一套衛生型渦輪流量計，2001 年自行設計安裝了*一套衛生型渦輪流量計裝置。放空是非常態的生產過程，一般在火炬氣排放管線上不設置流量計。火炬放空量通過設計排放量進行估算，估算不準確，對接收站的盤庫及排放損耗計算等工作帶來困難。文章以天津 LNG 接收站衛生型渦輪流量計為例，研究了一種火炬氣放空量的計算方法，用以精確計算放空量，為 LNG 接收站的盤庫經營工作提供支持。
1 工藝流程簡介

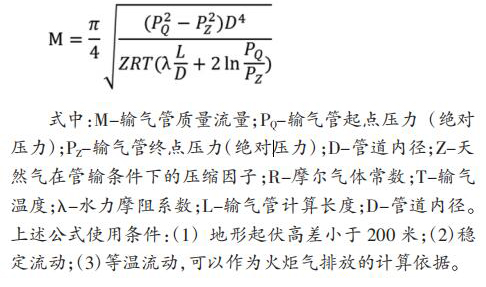

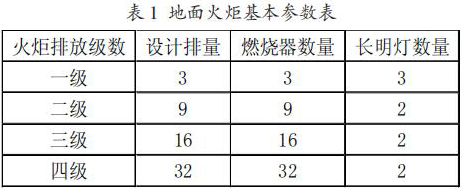

天津 LNG 設置兩座衛生型渦輪流量計，單臺設計處理量 60t/h， 兩臺火炬并列運行，一用一備。自 LNG 儲罐及 BOG 系統來的超壓 BOG 經 PV 閥后進入火炬氣排放總管，經分液罐沉淀 BOG 中夾雜的液滴后進入火炬燃燒放空。 衛生型渦輪流量計設置四級排放，具體設置如表 1。 2 火炬氣排放量計算方法根據水平輸氣管流量計算基本公式：

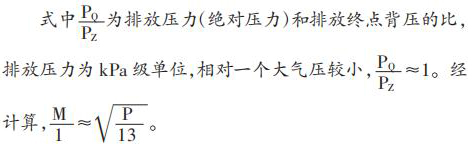

根據火炬廠家提供數據，每個燃燒嘴在排放壓力為13kPa（表壓）時，排放量為 1t/h。以上述公式為依據，計算當排放壓力為 P（表壓）時，每個燃燒嘴的排放量 M。

3 數據驗證
正常工況下，BOG 壓縮機對揮發的 BOG 進行壓縮再冷凝回收，以此控制 LNG 接收站 BOG 系統的壓力穩定。在壓縮機等設備檢修時，通過現場試驗，采用 BOG 壓縮機處 理量與 BOG 放空計算量進行比對，來驗證計算公式的適用性。

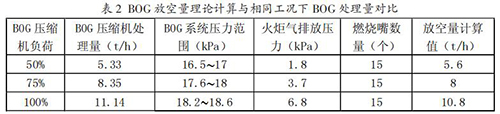

為維持 BOG 系統壓力穩定，在正常工況下通過 BOG壓縮機回收 BOG 方式進行，在檢修期間采用火炬放空方式進行。從表 2 中可以看出，在系統壓力維持一定值時，理論計算值與 BOG 壓縮機處理量基本相同，火炬氣放空量 計算方法可行。
4 結論
（1）本文結合水平輸氣管流量計算公式及中石化天津LNG 接收站衛生型渦輪流量計實際，計算出一種火炬氣放空量的計算方法，為后續接收站放空計算、盤庫經營等工作提供支持。
（2）通過數據比對，對火炬氣放空量計算公式進行了 驗證，火炬氣放空量計算方法適用于類似項目火炬氣放空量的計算。
