低溫液體渦輪流量計安裝要求

發布時間：2021-08-19 09:35:10??點擊次數：2763次

低溫液體渦輪流量計的安裝

低溫液體渦輪流量計在工藝管道上安裝時，需要注意以下幾點：

1.低溫液體渦輪流量計應水平安裝，流體流向必須和箭頭指向一致，安裝處的環境溫度為20—120℃，相對濕度不超過80%。

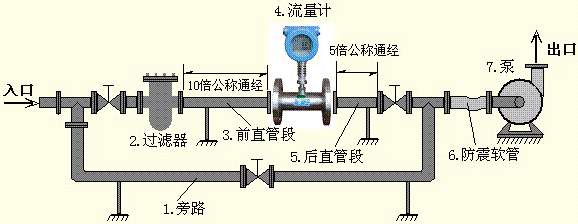

2.和低溫液體渦輪流量計相連接的前后管道的內徑應與流量計口徑一致。流量計前直管段長度應大于20倍管道直徑，流量計后直管段長度應大于15倍管道直徑。

3.為了消除雜質，流量計前應裝有過濾器。為了減少由管道上游帶來的旋回流的干擾及減小流量計前后所需的直管段長度，需要安裝整流器。凡測易氣化的液體時，應安裝消氣器，以消除管道內氣體，提高測量精確度，延長流量計使用的生命周期。

4.工藝管道中心和流量計中心保持一致。管道和流量計連接處不得有凸出物伸人管道內，以免改變管道截面和流量計進口流場分布。

5.為了減少來自上游的流場干擾，控制閥應置于流量計下游側，以利于流量的平穩控制。單獨設置的壓力表可設置在流量計的進口或出口處；單獨設置的溫度計應設置在流量計的下游處。

6.在測量單向流體流量的場合，應在流量計的下游處設置單向閥，以防止因流體的反沖現象而影響流量計特性。

7.在流量計安裝過程中，應盡量減小應力，以避免由于安裝應力所引起的變形和熱脹冷縮所引起的畸變。

8.在可能的條件下，應設置旁路管道。這樣既可在啟動時起保護作用，又可以在維修時不影響流體的正常輸送。

9.對不帶前置放大器的流量計，其流量計和前置放大器之間的間距不得超過3～5m，應該采用屏蔽電纜將流量計的輸出信號傳送至前置放大器的輸入端。對帶前置放大器的流量計，應采用四芯屏蔽電纜，將其輸出信號傳輸?shù)搅髁恐甘痉e算儀。

10.應保證流量計有良好的接地，以保證流量計的正常工作和安全運行。

11.安裝流量計前，應將管道內鐵屑、焊渣和雜物消除干凈。啟動儀表前，應排除管道內氣體。啟動儀表時，管路閥門不宜開得過大過快，應避免過載流量流經流量計而使儀表受損。

12.智能式流量指示積算顯示儀表應水平放置或水平安裝在儀表屏上，安裝高度應以讀數和操作方便為準，一般為1.5m左右。
