卡箍式渦輪流量計的安裝

發布時間：2021-08-23 06:53:05??點擊次數：2028次

卡箍式渦輪流量計采用快裝式（卡箍式）安裝（拆卸）簡單，利于維護，方便清洗。該儀表外殼是用不銹鋼（316L）制成，機芯部分使用特種材質，具有良好的防腐蝕、防銹能力。整表結構突破傳統工藝，采用國外先進結構優化設計，大大提高了儀表的精度和重復性。專門為制藥、飲料行業設計，采用快裝式連接結構，方便清洗。衛生渦輪流量計已達到同類產品水準，是衛生行業理想儀表。

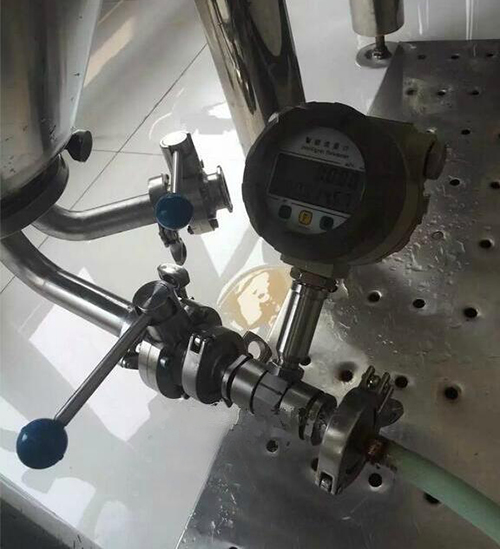

卡箍式渦輪流量計的結構及安裝方式：

1、儀表安裝采用螺紋連接及夾裝式；

2、安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向*，且上游直管段應≥6D，下游直管段應≥5D(D為被測管道實測內徑)。

3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；

4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管；

5、傳感器露天安裝時，請做好放大器插頭的防水處理；

6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式，詳見有關使用說明書。
