流量計分為液體型和氣體型兩種主要測量方式，其中液體流量計又有可以提供計量監控液固兩相的介質。流量計產品安裝形式又可以分為接觸式和非接觸式兩種，通俗的說就是可以和介質接觸也可以和介質不接觸兩種。



普通水表則是較為單一的介質測量，主要使用在無腐蝕和品相單一的介質測量中，理論上也可以使用于他用，但是因?yàn)槠渥陨斫Y(jié)構特性原因很難帶到現在工業的控制和監管目的。



渦輪流量表和水表的區別之分類介紹



渦輪流量表是速度式流量?jī)x表中的一種，也叫葉輪式流量計，以動量矩守恒原理為基礎。

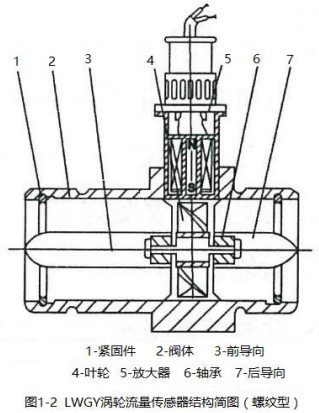

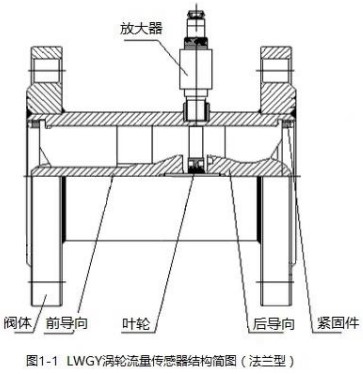

渦輪流量表的結構見右邊圖 1-1 和圖 1-2，流體在管道中流動時沖擊渦輪葉片，使渦輪旋轉，渦輪的旋轉速度隨流量的變化而變化，*后從渦輪的轉數求算出流量值，在二次儀表上進行計數和顯示，可反映出瞬時流量和累積流量（或稱總量），也可轉換成標準信號進行遠傳。此外，傳感器輸出的脈沖頻率信號可以單獨與計算機配套使用，由計算機代替流量顯示儀表實現密度或溫度、壓力補償，顯示流體體積流量或質量流量。是目前流量?jī)x表中比較成熟的高準確度儀表之一。



部件組成

通常渦輪流量表由整流器、儀表管段、傳感器和前置放大器構成。

整流器是為了消除或減少流動中的漩渦流、偏心流等各種非軸對稱流和脈動流而設置于流量計前端管道中的裝置。

儀表管段是指包括整流器、上下游直管段以及流量計在內的配管部分。

傳感器是把轉子的轉動轉換成電信號的裝置。通常把渦輪流量表中感知流體流速的渦輪及其組合（包括前后導流架、軸承、殼體及前置放大器）統稱為渦輪流量傳感器。

前置放大器是為了傳送傳感器的電信號而對其進行放大、整形，從而得到輸出信號的裝置。將輸出信號的信號處理、轉換部分稱為二次儀表或顯示儀表。



工作原理

流體通過傳感器殼體時，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可傳至顯示儀表，顯示出流體的瞬時流量或累積流量。

在一定的流量范圍內，脈沖頻率 f 與流經傳感器的流體的瞬時流量 Q 成正比，流量方程為：

式中 qv —— 流體的瞬時流量（工作狀態下）m3/h ；

f —— 脈沖頻率，Hz；

K —— 傳感器的儀表系數 m-3 ，由校驗單給出。

每臺傳感器的儀表系數由我公司填寫在檢定**中，K 值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。



產品特點與材質

本公司產品的各項零部件均采用高精度的數控機床加工成型，具有一致性好，產品質量穩定，各項指標均優于同類國標要求。

傳感器閥體采用國標 304 不銹鋼制作，法蘭采用 HG20593-2009、PN16 標準；

前后導向支架選用 304 不銹鋼精密鑄造成型，表面光潔度高，對流體通過時阻力小，與閥體緊密配合，在大流量通過時無噪聲。

軸承選用高品質硬質合金軸承，耐磨蝕、耐腐蝕、壽命高。

葉輪選用高導磁不銹鋼材料，整體式設計，經過高精密加工中心的一道道精雕細琢，品質優良，從而保證了整機的性能要求。

二次儀表選用國內知名廠家的產品，以確保整機在使用中的穩定性和精準性。



適用場合

我公司研制生產的 LWGY 型渦輪流量表是在吸收國內外流量?jī)x表的先進技術并結合實際使用情況加以優化設計而成的新一代渦輪流量表，廣泛應用于測量封閉管道中與不銹鋼 1Cr18Ni9Ti、2Gr13、剛玉 Al2O3和硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于 5*10-6m2/s 的液體，對于運動粘度大于 5*10-6m2/s 的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以實現定量控制、超量報警等功能，是流量計量和節能的理想儀表。與相應的流量積算儀表、現場顯示表等配套可用于測量液體的流量和總量。它被廣泛用于石油、化工、冶金、科研、國防、計量等領域的計量、控制系統。

如用戶需用特殊形式的傳感器，可協商訂貨，需防爆型傳感器時，在訂貨中加以說明。



水表產品主要特點說明

普通水表的特點比較簡單，就是只有計量一種單一功能；

智能水表因?yàn)榻Y(jié)構復雜，附加了普通水表所不具有的功能，主要有如下；

關閥功能：當剩余水量為零時，水表自動關閥，只有用戶購水刷卡后方可開閥使用；

低電壓報警功能：當電池電力不足或更換電池時，水表自動關閥。電池壽命為6年；

囤積限量功能：當充值額超出限定額時，水表將不讀取卡中的購水量，直到水表中的剩余水量與本次購水量之和小于限定額時方可讀取；

防攻擊功能：當水表受到外界強磁或強電攻擊時，水表自動關閥，只有外界干擾解除后方能開閥，并自動記錄本次攻擊信息；

排污防銹功能：水表定期自動開關閥一次，實現閥門自動排污，避免閥門結垢、銹死等現象；

“三防”功能：全密封設計、防水、防漏、防攻擊。獨特的殼體頂部電池倉設計，管理部門更換電池非常方便；

壓力損失小，開關閥門阻力小耗電少。



總結：

渦輪流量表和水表的區別主要還是來自于現場的使用情況和使用其目的所在。計量品質單一且無其他需求對于計量精度要求不高推薦使用水表就可以。對于現場使用有多項要求，如信號輸出或者是計量精度要求，實現目的加量定量功能推薦使用渦輪流量表。
