        水渦輪流量計

        水渦輪流量計

        • 品*:JKM/凱銘儀表
        • 型號:JKM-LWGY
        • 測量范圍:0.04~800m3/h
        • 精度等級:0.5級、1.0級
        • 公稱通徑:DN4~DN200
        • 適用介質:水 油 醇 純凈液體
        • 工作壓力:1.6~6.3MPa
        • 工作溫度:-20~+100℃
        • 供電方式:24VDC 3.6V鋰電池
        • 訂貨號:RYISGUBCR461

        水渦輪流量計產品概述
        渦輪流量計是采用一體化渦輪流量計結構為防爆設計,可以顯示流量總量,瞬時流量和流量滿度百分比。電池采用長效鋰電池,單功能積算表電池使用壽命可達5年以上,多功能顯示表電池使用壽命也可達到12個月以上。渦輪流量計是一體化表頭可以顯示的流量單位眾多,有立方米,加侖,升,標準立方米,標準升等,可以設定固定壓力、溫度參數對氣體進行補償,對壓力和溫度參數變化不大的場合,可使用該儀表進行固定補償積算。

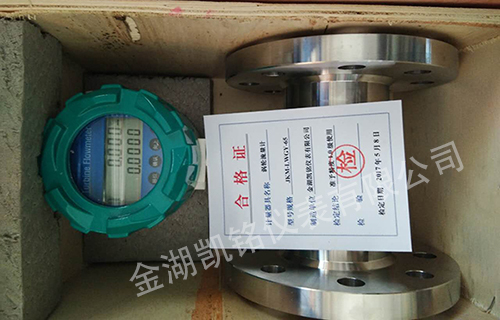

        水渦輪流量計產品圖


        水渦輪流量計的工作原理

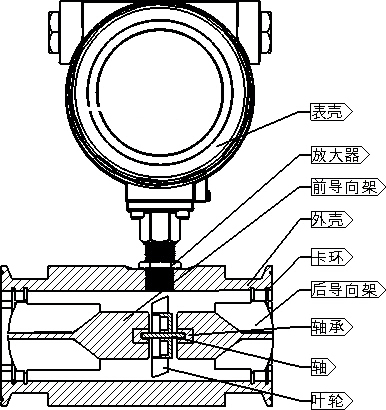

        圖所示為渦輪流量傳感器結構簡圖,由圖可見,當被測流體流過傳感器時,在流體作用下,葉輪受力旋轉,其轉速與管道平均流速成正比,葉輪的轉動周期地改變磁電轉換器的磁阻值。檢測線圈中的磁通隨之發生周期性變化,產生周期性的感應電勢,即電脈沖信號,經放大器放大后,送至顯示儀表顯示。
        水渦輪流量計工作原理圖

        渦輪流量計的流量方程可分為兩種:實用流量方程和理論流量方程。
        實用流量方程
        q v =f/K 公式 1
        q m =qvρ 公式 2
        式中qv,qm……分別為體積流量,m3/s,質量流量,kg/s;
        f……流量計輸出信號的頻率,Hz;
        K……流量計的儀表系數,P/m3。
        流量計的系數與流量(或管道雷諾數)的關系曲線如圖所示。由圖可見,儀表系數可分為二段,即線性段和非線性段。線性段約為其工作段的三分之二,其特性與傳感器結構尺寸及流體粘性有關。在非線性段,特性受軸承摩擦力,流體粘性阻力影響較大。當流量低于傳感器流量下限時,儀表系數隨著流量迅速變化。壓力損失與流量近似為平方關系。當流量超過流量上限時要注意防止空穴現象。結構相似的 TUF 特性曲線的形狀是相似的,它僅在系統誤差水平方面有所不同。
        水渦輪流量計結構圖
        傳感器的儀表系數由流量校驗裝置校驗得出,它完全不問傳感器內部流體機理,把傳感器作為一個黑匣子,根據輸入(流量)和輸出(頻率脈沖信號)確定其轉換系數,它便于實際應用。但要注意,此轉換系數(儀表系數)是有條件的,其校驗條件是參考條件,如果使用時偏離此條件系數將發生變化,變化的情況視傳感器類型,管道安裝條件和流體物性參數的情況而定。

        水渦輪流量計產品特點
        1、無可動部件,長期穩定,結構簡單便于安裝和維護;
        2、高精度,一般可達±1%R、±0.5%R,高精度型可達±0.2%R;
        3、重復性好,短期重復性可達0.05%~0.2%
        4、輸出脈沖頻率信號,適用總量計量及與計算機連接,無零點漂移,抗干擾能力強;
        5、可獲得很高的頻率信號(3~4kHz),信號分辨力強;
        6、范圍度款,中大口徑可達1:20,小口徑為1:10;
        7、結構緊湊輕巧,安裝維護方便,流通能力大;
        8、適用高壓測量,儀表表體上不必開孔,易制成高壓型儀表;
        9、專用型傳感器類型多,可根據用戶特殊需要設計為各類專用型傳感器,例如低溫型、雙向型、井下型、混砂專用型等;
        10、可制成插入型,適用于大口徑測量,壓力損失小,價格低,可不斷流取出,安裝維護方便。
        水渦輪流量計傳感器分類圖


        水渦輪流量計基本參數
        1、公稱口徑:管道式:DN4~DN200
        2、插入式:DN100~DN2000
        3、精度等級:管道式:±0.5級,±1.0級
        4、插入式:±1.5級、±2.5級
        5、環境溫度:-20℃~50℃
        6、介質溫度:測量液體:-20℃~120℃
        7、測量氣體:-20℃~80℃
        8、大氣壓力:86KPa~106KPa
        9、公稱壓力:1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
        10、防爆等級:ExdIIBT4
        11、連接方式:螺紋連接、法蘭夾裝、法蘭連接、插入式等
        12、直管段要求:氣體:上游直管段應≥10DN,下游直管段應≥5DN;液體:上游直管段應≥20DN,下游直管段應≥5DN;插入式:上游直管段應≥20DS,下游直管段應≥7DS(DS為管道實測內徑)
        13、顯示方式:(1)遠傳顯示: 脈沖輸出、電流輸出(配顯示儀表);(2)現場顯示:8位LCD顯示累積流量,單位(m3)4位LCD顯示瞬時流量,單位(m3/h)、電池電量、頻率、流速;(3)溫度壓力補償型:A、顯示標準瞬時流量及標準累計流量,B、顯示當前壓力、溫度、電池電壓
        14、輸出功能:(1)脈沖輸出,p-p值由供電電源確定,(2)4~20mA兩線制電流輸出,(3)單位體積脈沖輸出及傳感器原始脈沖輸出,(4)帶有RS485通迅接口
        15、供電電源:(1)DC5~24V,(2)標準型3V鋰電池安裝于儀表內部可連續使用八年以上,(3)溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上
        16、傳輸距離:傳感器至顯示儀距離可達500m

        水渦輪流量計規格代號與儀表參數

        1 規格代號的表示方法

        LWGY 型渦輪流量傳感器型號和規格代號表:

        水渦輪流量計規格選型表

        2 儀表參數

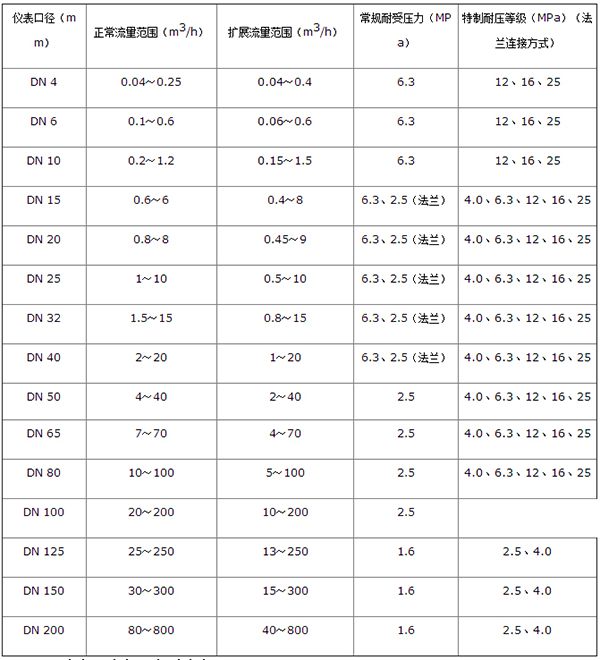

        傳感器的公稱通徑、流量范圍、流體溫度、公稱壓力、環境溫度、相對濕度、*大壓力損失表:

        水渦輪流量計口徑流量范圍表


        水渦輪流量計儀表分類
        現場顯示型
        本智能流量計是采用先進單片微機技術設計的新型流量計顯示儀表,與脈沖信號輸出的流量傳感器(如渦輪、旋渦)配套。可顯示瞬時流量和累計總量。累計流量:八位數字,小數點后面3位有效數字。瞬時流量:六位數字,可顯示出每升的變化。顯示精度:±1個顯示單位。信號輸出:脈沖輸出:1~3000Hz外供+12~+24VDC電源 電流輸出:4~20mA外供+24VDC電源(兩線制)內置2節3V鋰電池并聯供電。當電壓低于2.7V時出現欠壓指示,隔爆型。小信號切除功能。
        現場顯示型水渦輪流量計產品圖
        B、脈沖輸出型
        工作電壓:+12VDC或+24VDC兩種(客戶定貨前必須選定一種供電電源)。信號傳輸距離:小于250米。輸出信號:方波信號幅值:+12VDC供電幅值大約為10V+24VDC供電幅值大約為20V安裝:放大器和渦輪流量傳感器連接為M16×1.5螺紋,渦輪流量傳感器安裝完后,把放大器擰到渦輪流量傳感器上,用手擰到感覺放大器到底后再把鎖緊螺母帶緊。接線:脈沖輸出型放大器對外引線為三根,紅線、白線和屏蔽。紅線接正電源,白線為脈沖輸出和其它顯示儀或設備連接,屏蔽接地。
        脈沖輸出型水渦輪流量計產品圖
        C、4~20mA輸出型
        工作電壓:外供電+24VDC(兩線制)輸出信號:4~20mA或1-5V、4mA對應渦輪流量傳感器零流量,20mA對用渦輪流量傳感器*大流量,流量范圍見渦輪流量傳感器銘*。信號傳輸距離:小于250米。安裝:渦輪流量傳感器安裝完后,把放大器擰到渦輪流量傳感器接頭處(m16×1.5螺紋),用手擰到感覺放大器已經到底后把鎖緊螺母帶緊。接線:4~20mA輸出型放大器對外引線為紅線和白線。紅線為電源線,白線為信號線。
        4~20mA輸出型水渦輪流量計產品圖
        D、分體遠傳顯示型
        工作電壓:外電源供電220VAC信號傳輸距離:小于250米顯示儀瞬時四位:累計總量九位顯示顯示儀尺寸:橫式:160mm×80mm豎式:80mm×160mm顯示儀帶4~20mA輸出并能與計算機連接
        分體遠傳顯示型水渦輪流量計產品圖


        水渦輪流量計外形尺寸參數

        水渦輪流量計外形圖

        水渦輪流量計安裝尺寸表


        水渦輪流量計安裝方法

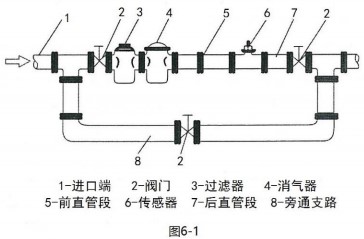

        渦輪流量傳感器的安裝布置簡圖如圖 6-1。

        渦輪流量計在出廠時將流量傳感器、檢測部件、流量顯示儀表等組件分開包裝,在現場安裝的步驟如下:

        ①檢查傳感器、檢測部件、流量顯示儀表的出廠編號(或儀表系數)是否一致,切不可將不同出廠編號(或儀表系數)的組件混合安裝,以免影響測量準確度。

        ②按安裝要求將傳感器組件裝在管路上。

        ③用螺紋連接方式將檢測部件固定在傳感器組件上。

        ④在傳感器殼體上安裝流量顯示儀表組件(整體安裝),或將流量顯示儀表安裝在傳感器附件的管路上。

        水渦輪流量計安裝方法圖


        水渦輪流量計的安裝

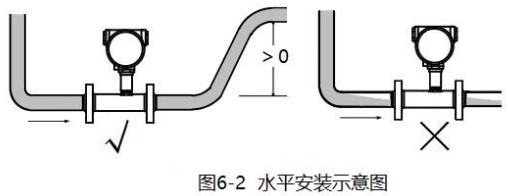

        1.在安裝渦輪流量傳感器時,必須保證滿管安裝,即管道中充滿流體。否則流量測量會受到影響,導致測量誤差。水平安裝時如圖 6-2 示意安裝,垂直時如圖 6-3 示意安裝。

        水渦輪流量計水平安裝示意圖

        2.若流量傳感器安裝位置位于管線的低點,為防止流體中雜質沉淀滯留,應在其后的管線安裝排放閥,定期排放沉淀雜質。

        3.流量計一般水平安裝,要垂直安裝時需在訂貨時說明。

        水渦輪流量計垂直安裝示意圖

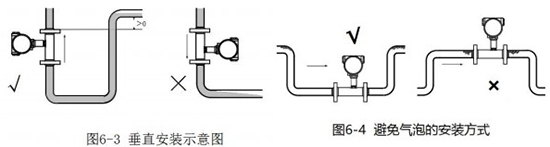

        4.流量傳感器不應裝在水平管線的*高點,以免管線內聚集的氣體(如停流時混入空氣)停留在流量傳感器處不易排出而影響測量。正確安裝參見圖 6-4 的方式。

        5.傳感器的安裝方式根據規格不同,采用螺紋或者法蘭安裝。嚴禁在流量計殼體上進行焊接。焊接時必須將流量計拆離管線。

        6.安裝流量計前應將管道內的雜物、焊渣、粉塵清理干凈。

        7.在需要連續運行不能停流的場合,為了檢修時不致影響流體的正常輸送,建議在流量傳感器的安裝處,按圖 6-1 設置旁通管路和可靠的截止閥,測量時應保證旁通管路無泄漏。

        8.流量計安裝時,其上、下游應根據使用說明書的要求配置相應長度的直管段。傳感器上游端至少有 20 倍公稱通徑長度的直管段,下游端應不少于 5 倍公稱通徑長度的直管段。

        9.為保證流量計的使用壽命,必須安裝過濾器。對于不能停流的,應并聯安裝兩套過濾器,輪流清除雜質,或選用自動清洗型過濾器。

        10.安裝時注意流體方向,不得反向安裝。

        11.需要安裝流量調節閥的場合,調節閥應安裝在流量計的下游處,以減少來自上游的流量干擾,利于流量的調節穩定。上游側的截止閥測量時應全開,且這些閥門都不得產生振動和向外泄漏。壓力表可裝在上下游進出口處,溫度計應裝在下游 5DN 處。對于可能產生逆向流的管線應加裝止回閥以防止流體反向流動。

        12.流量傳感器露天安裝時,請做好遮陽和防雨淋措施。

        13.流量計外殼設有接地端子,應可靠接地,但不得與強電系統地線共用。

        14.現場安裝、維護必須遵守“有爆炸性氣體時勿開蓋”的警告語,并在開蓋前關掉外電源。

        15.拆裝流量計時,對磁感應部分不能碰撞。

        16.投入運行前先進行儀表系數的設定。仔細檢查,確保儀表接線無誤,接地良好,方可送電。

        17.渦輪流量計所安裝的管道不得對其施加任何應力。

        18.進行管道耐壓試驗時,渦輪流量計不得安裝在管道上。

        19.流量計顯示儀表應可以轉動一定角度。

        水渦輪流量計管道安裝方式圖

        水渦輪流量計與定量控制儀安裝示意圖
